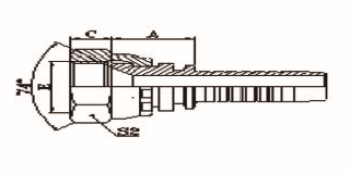

| 代 號 | 螺 紋E | 軟 管 | 尺 寸 | |||
| 公稱內(nèi)徑 | 標 號 | A | C | S2 | ||
| 20711-10-02 | M10X1 | 4 | 02 | 14 | 7.5 | 14 |
| 20711-12-03C | M12X1.25 | 5 | 03 | 14 | 9 | 17 |
| 20711-12-03 | M12X1.5 | 5 | 03 | 14 | 10 | 17 |
| 20711-12-04 | M12X1.5 | 6 | 04 | 15 | 10 | 17 |
| 20711-14-04 | M14X1.5 | 6 | 04 | 16 | 8.5 | 19 |
| 20711-14-05 | M14X1.5 | 8 | 05 | 15.5 | 8.5 | 19 |
| 20711-14-06 | M14X1.5 | 10 | 06 | 15.5 | 8.5 | 19 |
| 20711-16-04 | M16X1.5 | 6 | 04 | 16.5 | 8 | 22 |
| 20711-16-05 | M16X1.5 | 8 | 05 | 17 | 8 | 22 |
| 20711-16-06 | M16X1.5 | 10 | 06 | 16 | 8 | 22 |
| 20711-18-05T | M18X1.5 | 8 | 05 | 16 | 8 | 22 |
| 20711-18-06 | M18X1.5 | 10 | 06 | 18.5 | 10 | 24 |
| 20711-20-06T | M20X1.5 | 10 | 06 | 16 | 10 | 24 |
| 20711-20-08 | M20X1.5 | 12 | 08 | 18.5 | 10 | 27 |
| 20711-22-06T | M22X1.5 | 10 | 06 | 16 | 10 | 27 |
| 20711-22-08 | M22X1.5 | 12 | 08 | 19.5 | 10 | 27 |
| 20711-22-10 | M22X1.5 | 16 | 10 | 19 | 10 | 27 |
| 20711-24-08T | M24X1.5 | 12 | 08 | 16.5 | 11 | 30 |
| 20711-27-08T | M27X1.5 | 12 | 08 | 18.5 | 11 | 32 |
| 20711-27-10T | M27X1.5 | 16 | 10 | 21 | 11 | 32 |
| 20711-27-12 | M27X1.5 | 20 | 12 | 21.5 | 11 | 32 |
| 20711-30-10T | M30X1.5 | 16 | 10 | 18 | 11 | 36 |
| 20711-30-12 | M30X1.5 | 20 | 12 | 22 | 11 | 36 |
| 20711-33-10T | M33X2 | 16 | 10 | 19.5 | 13 | 41 |
| 20711-33-12T | M33X2 | 20 | 12 | 20 | 13 | 41 |
| 20711-33-14 | M33X2 | 22 | 14 | 21.5 | 13 | 41 |
| 20711-36-12T | M36X2 | 20 | 12 | 20 | 14 | 41 |
| 20711-36-14T | M36X2 | 22 | 14 | 24 | 14 | 41 |
| 20711-36-16 | M36X2 | 25 | 16 | 23 | 14 | 41 |
| 20711-39-16T | M39X2 | 25 | 16 | 25 | 14 | 46 |
| 20711-42-16T | M42X2 | 25 | 16 | 23.5 | 15 | 50 |
| 20711-42-20W | M42X2 | 32 | 20 | 24.5 | 15 | 50 |
| 20711-45-20T | M45X2 | 32 | 20 | 27 | 15 | 55 |
| 20711-52-24T | M52X2 | 40 | 24 | 27 | 17 | 60 |
| 注：1.上訴代號用于編制軟管。 2.如需用于纏繞軟管代碼號改為20712-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES 2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 20712-XX-XX. | ||||||
注：實際參數(shù)以最新圖冊為準
