您所在的位置：首頁 > 產品及解決方案 > 連接件及橡塑密封制品 > 液壓軟管流體連接件 > 公制螺紋軟管接頭 > 公制螺紋平面密封
90°公制內螺紋平面 參考 REF GB/T 9065.3

在線咨詢
全國服務熱線 ：
400-6191-666

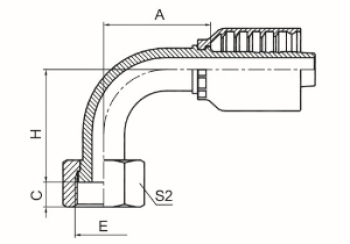

90°公制內螺紋平面 參考 REF GB/T 9065.3
數據展示
代  號 PART NO. 螺紋E 膠 管 HOSE BORE 尺寸 DIMENSIONS
編織 BRAIDED 纏繞 SPIRAL THREADE 公稱內徑 DN 標號DASH A    C    H   S2
20291-14-04TRW -- M14X1.5 6 04 32 8 32 19
20291-14-05RW -- M14X1.5 8 05 34.5 10 37 19
20291-16-05TRW -- M16X1.5 8 05 35.5 9 35 22
20291-16-04TRW -- M16X1.5 6 04 31.5 9 32 22
20291-16-06RW -- M16X1.5 10 06 36.3 8 40.3 22
20291-18-06TRW -- M18X1.5 10 06 37.3 10.5 37.8 24
20291-18-04TRW -- M18X1.5 6 04 31.5 10.5 32.5 24
20291-18-05TRW -- M18X1.5 8 05 33.5 10.5 35.5 24
20291-20-06TRW -- M20X1.5 10 06 36.3 10 39.3 24
20291-20-08RW 20292-20-08RW M20X1.5 12 08 41.5 10 48 27
20291-22-06TRW -- M22X1.5 10 06 36.3 10 9.3 27
20291-22-08TRW 20292-22-08TRW M22X1.5 12 08 41.5 10 44.5 27
20291-22-10RW 20292-22-10RW M22X1.5 16 10 57.5 10 52.5 27
20291-24-08TRW 20292-24-08TRW M24X1.5 12 08 41.5 11 44.5 30
20291-24-10RW 20292-24-10RW M24X1.5 16 10 57.5 10.5 53 30
20291-27-10TRW 20292-27-10TRW M27X1.5 16 10 57.5 10 50.3 32
20291-27-08TRW 20292-27-08TRW M27X1.5 12 08 41.5 10 45.8 32
20291-27-12RW 20292-27-12RW M27X1.5 20 12 62.5 10 60.5 32
20291-30-12TRW 20292-30-12TRW M30X1.5 20 12 62.5 10.5 58 36
20291-30-10TRW 20292-30-10TRW M30X1.5 16 10 57.5 10.5 51.5 36
20291-33-16RW 20292-33-16RW M33X1.5 25 16 74.4 13.5 70 41
20291-36-12TRW 20292-36-12TRW M36X2.0 20 12 62.5 13 59.5 41
20291-36-16TRW 20292-36-16TRW M36X2.0 25 16 75.9 13 68 41
20291-39-16TRW 20292-39-16TRW M39X2.0 25 10 79.2 13 53 46
20291-42-16TRW 20292-42-16TRW M42X2.0 25 16 74.4 15 69 50
20291-45-20TRW 20292-45-20TRW M45X2.0 32 20 92.7 15 79 55
20291-52-24TRW 20292-52-24TRW M52X2.0 40 24 111.4 17 92.5 60
20291-60-24TRW 20292-60-24TRW M60X2.0 40 24 111.4 19 92.5 70
20291-64-32TRW 20292-64-32TRW M64X2.0 51 32 136.7 23 113.8 75


注：實際參數以最新圖冊為準
